开关电源启动电路的应用
时间:2021-12-15 08:30:16 点击次数:666

开关电源的起动电路

起动电路包括了电容电路和与电容电路联接的调理器件。电容电路的电容值可调。调理器件用于在开关电源上电过程中按照设定时序调整电容电路的电容值以改动起动电路的电容值。


实施方法

起动电路中调理器件在开关电源上电过程中调整电容电路的电容值,如此,避免了开关电源发动时对MOS管等器件构成损坏,一同开关电源在发动后能坚持安稳的输出。此外,还会说明一种开关电源。

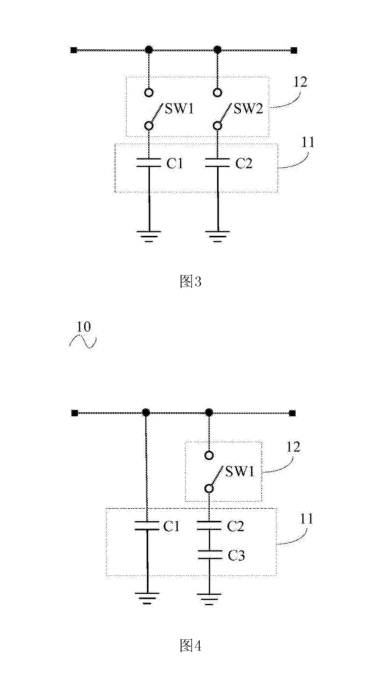

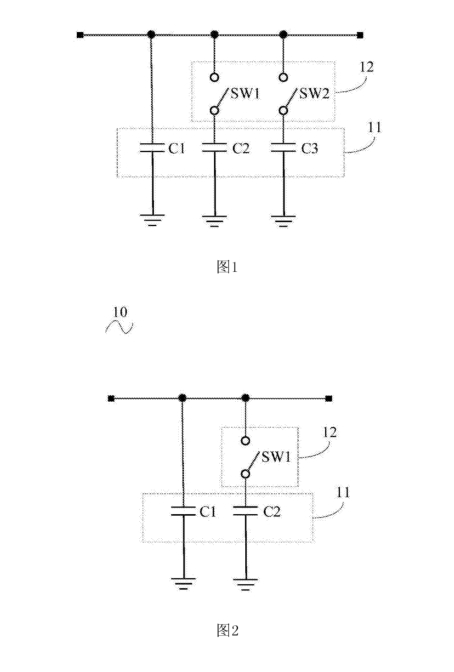

1.开关电源的起动电路包括:电容电路,电容电路的电容值可调;和与电容电路联接的调理器件,调理器件用于在开关电源上电过程中按照设定时序调整电容电路的电容值以改动起动电路的电容值。电容电路包括多个电容,多个电容并联,调理器件包括开关器件,开关器件包括与多个电容联接的至少一个开关件,每个开关件与至少一个与电容串联。调理器件用于调整可调电容的电容值。

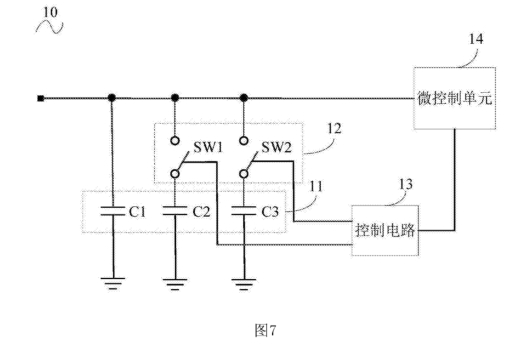

2.以上起动电路其特征在于,起动电路包括与开关器件联接的控制电路和与控制电路联接的微控制单元,微控制单元联接电容电路并用于在开关电源上电过程中控制控制电路按照设定时序驱动开关件的通断情况调整电容电路的电容值。电路包括榜首电阻、第三极管和榜首二极管,榜首三极管的基极联接榜首电阻的一端,榜首三极管的集电极联接榜首二极管的正极和开关件,第一三极管的发射极接地,榜首电阻的另一端联接微控制单元,榜首二极管的负极联接预定供电电压和开关件。

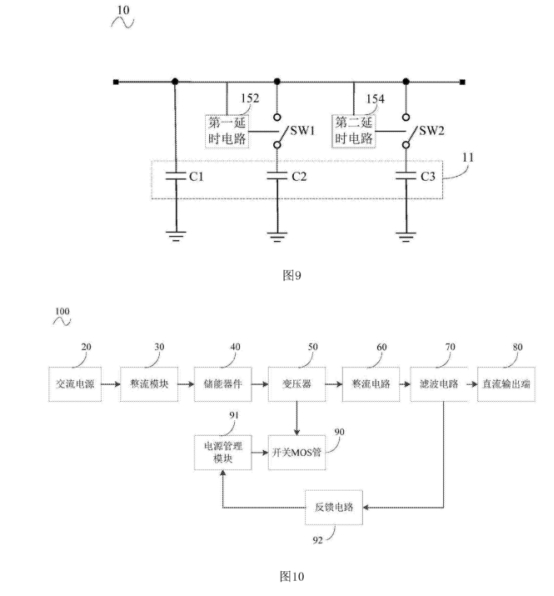

3.起动电路的控制电路包括榜首电阻、场效应管和榜首二极管,场效应管的栅极联接榜首电阻的一端,场效应管的漏极联接榜首二极管的正极和开关件,场效应管的源极接地,第--电阻的另一端联接微控制单元,榜首二极管的负极联接预定供电电压和开关件。开关件包括继电器或NMOS管。起动电路包括与开关器件联接的延时电路用于在开关电源上电过程中按照设定时序驱动所开关件的通断情况调整电容电路的电容值。

4.开关电源包括交流电源、整流模块、储能器件、变压器、整流电路、滤波电路、直流输出端、开关MOS管、电源处理模块和反响电路,交流电源、整流模块、储能器件、变压器、整流电路、滤波电路和直流输出端顺次联接,反响电路联接滤波电路和电源处理模块,开关MOS管联接变压器和电源处理模块,滤波电路包括起动电路。

开关电源的起动电路和开关电源布景技能.

在相关技能中,为了保持开关电源的输出安稳,开关电源的输出端常常联接了较大的电容。例如,在音频电路中,为了寻求出色的音质,开关电源中常常接入较大的电容。但是电容变大会导致开关电源发动时对MOS管的冲击过大,构成MOS管的损坏。

本发明实施方法的开关电源的起动电路,包括:

电容电路,电容电路的电容值可调;和与电容电路联接的调理器件,调理器件用于在开关电源上电过程中按照设定时序调整电容电路的电容值以改动起动电路的电容值。如此,避免了开关电源发动时对MOS管等器件构成损坏,一同开关电源在发动后能坚持安稳的输出。


关键元件及符号阐明:

起动电路10、电容电路11、调理器件12、控制电路13、微控制单元14、榜首延时电路152、第二延时电路154、交流电源20、整流模块30、储能器件40、变压器50、整流电路60、滤波。
